泵的型式與參本參數
 1 型式
泵的結構型式是轉子偏心地裝在泵殼內并與泵殼內表面固定面相切（或相交），在轉子內裝有二個（或二個以上）旋片，當轉子旋轉時，旋片沿其徑向（或斜向）槽往復滑動且與泵殼內壁始終接觸，將泵腔分成幾個可變空積。
1.2基本參數

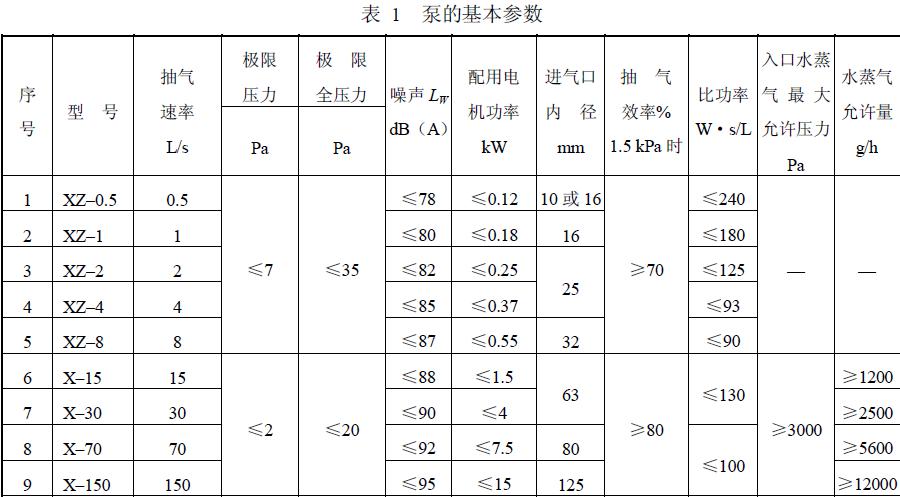

泵的基本參數應符合表1 規定。


注：
1 極限壓力系指用壓縮式真空計在測試罩上規定位置測得的極限分壓力。
2 極限全壓力系指用經校準的熱偶真空計、薄膜真空計等全壓強計在測試罩上規定位置測得的極限全壓力。
此指標暫作參考，但生產廠必須報告。
3 抽氣效率為泵的實測抽速與幾何抽速之比。
4 比功率為泵的驅動功率與名義抽速之比。
5 抽氣速率指名義抽速。
6 入口水蒸氣允許壓力和水蒸氣允許量的指標暫作參考，不作考核指標。
2.型號
2 1 表示方法
2. 2 示例
抽氣速率為30 L/s的帶傳動式單級油封旋片真空泵，型號為： X–30
抽氣速率4 L/s的單級電機直接驅動油封旋片真空泵，型號為: XZ–4
3技術要求
3. 1 泵的各項指標應符合表1的要求，并按經規定程序批準的圖樣制造。
3. 2 泵不應有漏油現象，水冷泵不得漏水。
3. 3 泵外部表面的油漆應光潔。
3. 4 說明書中應給出泵的幾何抽速，幾何抽速應為名義抽速的1~1.2 倍。成套產品應在說明書中對輔機、附件和備件等予以詳細規定。
3. 5 泵的工作環境溫度為5~40℃。
3. 6 泵停止后，不得因返油妨礙重新啟動。
3. 7 泵在100 kPa （一個大氣壓）至6 kPa 的進口壓力下的連續運轉時間不宜超過3 min，在進氣口通大氣時，1 min內無噴油的現象。
3. 8 泵在極限壓力下運轉，其噪聲值不得超過表1 規定。
3. 9 說明書中應給出泵的平均無故障工作時間（MTBF）的值。
3. 10 說明書中應給出泵的工作溫度。
3. 11 推薦采用SH 0528—1992規定的粘度等級為46、68、100 的優等品油。
3. 12 泵的啟動溫度不高于12℃。
