1 范圍
本標準規定了鍋爐滅火保護裝置的產品分類、技術要求、試驗方法、檢驗規則、標志、使用說明書及包裝、運輸和貯存。
本標準適用于鍋爐滅火保護裝置(以下簡稱裝置)。該裝置是燃煤、燃油和燃氣電站鍋爐的主要保護裝置，能監視爐膛火焰，并能指導燃料安全、經濟，穩定地燃燒，確保機組安全運行。
本標準僅適用于新的裝置。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注目期的引用文件，其隨后所有的修改單(不包括勘誤的內容〕或修訂扳均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件.其版本適用于本標準。
GBrr 2900. 1一1992 電工術語基本術語(neq IEC 60050 )
GB廳29∞.49- 1994 電工術語電力系統保護(eqv IEC 60050-448)
GBrr 7261-2000 繼電器及裝置基本試驗方法
GB廳14當98.3-1993 電氣繼電器第五部分電氣繼電器的絕緣試驗(eqv IEC 60255-5:1977)
JB廳7828-1995 繼電器及其裝置包裝貯運技術條件
JB廳9568-2000 電力系統繼電器、保護及自動裝置通用技術條件
3 產品分類
3.1型號及含義
由企業產品標準規定。
3.2交流電源額定值
a) 風機用額定電壓為三相交流380V. 頻率50Hzo
b) 機柜用額定電壓為單相交流220V. 電壓偏差為15%~+10% ，頻率為50惱。
3.3外形及安裝尺寸
裝置的結構型式、外形及安裝尺寸，因企業產品標準規定υ
3.4重量
由企業產品標準規定。
4.技術要求
4.1影響量和影響因素的標準基準值與試驗允差

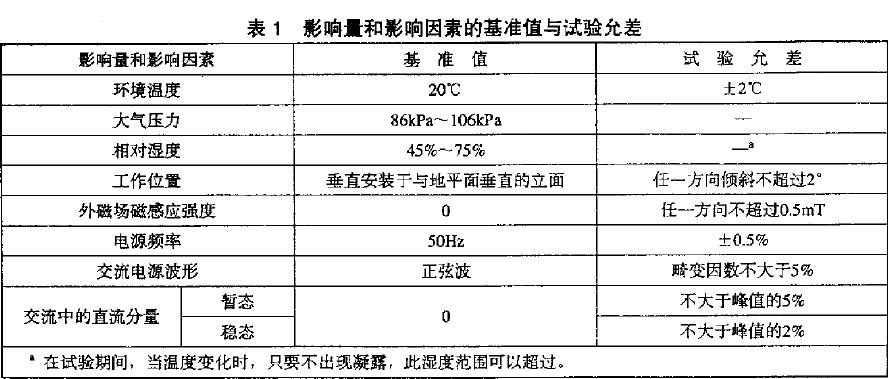

影響量和影響因素的標準基準值與試驗允差見表1.
4.2 影響量和影響因素標稱范圍的標準極限值

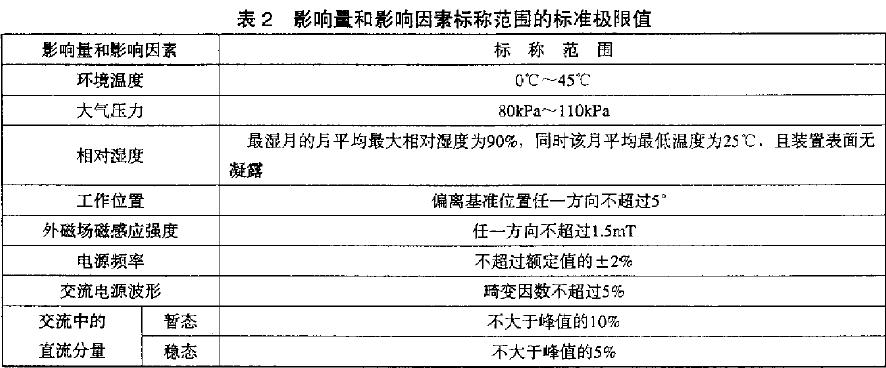

影響量和影響因素標稱范圍的標準極限值見表2 ，
4.3對使用場所的其他要求
a) 使用場所不應有超過本標準規定的振動和沖擊。
b) 使用場所不應有火災、爆炸危險的介質，不應有腐蝕、破壞絕緣的氣體及導電介質，不應充滿水蒸氣及有嚴重的霉菌。
c) 使用地點應具有防御雨、雪、風、沙的設施。
