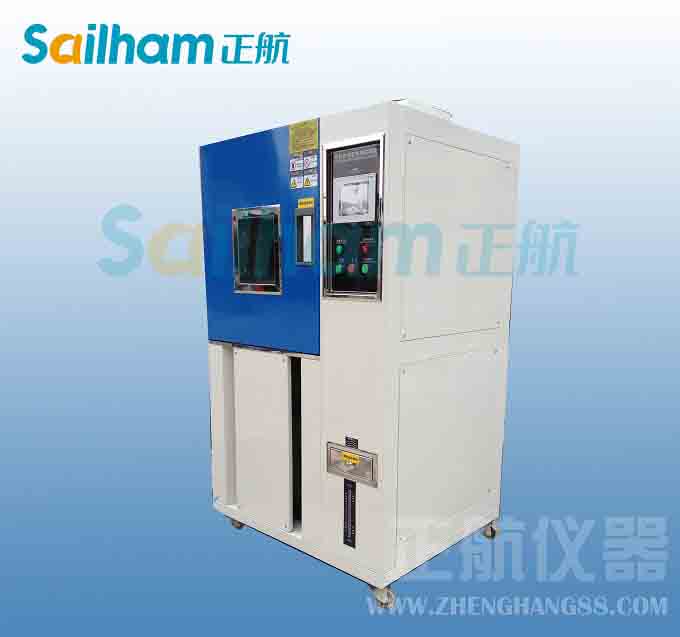

智能型恒溫恒濕箱校準儀，主要采用干濕球法測量濕度,進行合理、完善的布局，進行試驗設備的檢測。詳細信息將為您介紹：
一、智能型恒溫恒濕箱校準儀設計原理：
１、采用四線制鉑電阻制作干濕球。由干濕球法測量濕度原理可知, 一個濕度測試點實際為2 個溫度測試點, 通過干濕球溫差計算相對濕度。校準儀外圍檢測電路實際為23 個鉑電阻測溫通道。
２、溫度測量方法鉑電阻傳感器有3 種引線方式, 分別為二線制、三線制、四線制。對于測溫需要采用四線制鉑電阻。四線制鉑電阻自動測溫方法: 在一定溫度環境下, 通過恒流源為鉑電阻供電, 鉑電阻上將產生電壓, 將溫度信號轉換成電壓信號進行測量。測量過程中恒流源電流不能太大, 否則電阻的自身發熱會影響到測量準確度。一般恒流源電流應小于1 mA。溫度測量原理框所示校準儀構成校準儀共有23 個溫度測量通道, 采用多路選擇器進行通道切換。每一通道都需要將模擬電壓信號轉換為數字信號, 再由電壓值計算出溫濕度。該設計中加入了看門狗等硬件電路, 確保校準儀功能完善,運行穩定。

二、智能型恒溫恒濕箱校準儀設計濕度計算
目前已有成熟的干濕球法濕度對照表, 準確度0.1% RH, 實用溫度范圍為15~ 100 e。如果采用對照表, 必然人為參與, 與設計初衷不符。若采用軟件查表法實現, 由于數據量巨大, 硬件電路需要增加大容量存儲器, 使電路復雜化。由于濕度同樣為緩變信號, 在軟件設計中仍然采用數學計算方法實現濕度自動測量。
溫濕度計算公式中關鍵參數為飽和水氣壓, 如果采用式直接計算飽和水氣壓, 計算量會很大,不宜采用單片機直接計算。由于濕度測量是測量領域的一個難點, 不同研究機構都給出不同的解決方案。經過對多種方法的計算比較, 發現Michell 公司使用的飽和水汽壓計算公式結構簡單, 計算量小, 且能夠滿足精度要求。
智能型恒溫恒濕箱校準儀創新設計突破原有設計的局限性，根據客戶需求非標定制，體現正航儀器設備有限公司更加人性化的公司理念。http://www.lndbzl.com
