光纖偏振消光比測量實驗GCPET-B

一、產品簡介
隨著光纖相關技術的迅速發展，光纖偏振特性也引起了人們極大的關注，例如光纖偏振模色散（PMD）的測量和補償、光纖偏振復用/解復用、泵浦光偏振合束、光纖Raman技術、光纖中的非線性現象（例如非線性環鏡）、光纖陀螺、偏振控制器、光纖隔離器等。本實驗有助于學生更好的理解光纖中的偏振特性。

二、教學目的
1、觀察熊貓型光纖的橫截面的熊貓眼結構，簡單確認快軸和慢軸方向
2、了解保偏光纖的定軸方法，掌握保偏光纖衍射法定軸的關鍵技術
3、充分理解保偏光纖的特性，掌握保偏光纖耦合的常用對軸方法
4、通過測試保偏光纖的偏振消光比，了解系統中引入偏振串?dāng)_的可能原因
5、學習紅外光路的調整方法

三、儀器功能
1、熊貓光纖截面認知實驗
2、保偏光纖快慢軸定軸實驗
3、保偏光纖耦合實驗
4、保偏光纖的偏振消光比測試實驗

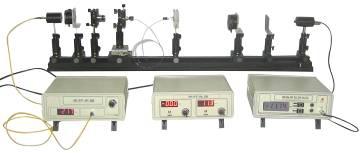

四、實驗配置
雙光纖光源、光纖光源、偏振串?dāng)_測試儀、監視器、準直透鏡、格蘭-泰勒棱鏡、渥拉斯頓棱鏡、高精度旋轉臺、準直物鏡調整架、五維調整架、光纖聚焦夾具架、直角白板架、導軌、保偏對軸系統、保偏定軸系統、裸纖適配器、物鏡、顯微鏡、實驗講義、測試報告等
